MK2697G
产品型号:
产品产地:
发布日期:2021-12-14
浏览次数:
咨询电话:0755-23067755
关 键 词:高频QR ACDC PWM GaN控制器
下一个产品 上一个产品

详细介绍

应用市场:

USB-PD, PPS 适配器

AC DC电源

宽范围输出反激电源

多口排插,充电器

详情介绍:

MK2697G是专为PD/快充应用优化的高频QR PWM控制器。其很宽的VCC工作电压范围(10V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。针对于能效要求,由于PD/快充有多个不同的输出电压,因此采用了自适应的多频率特性。在轻载时则会工作于burst模式,以提升效率。搭配GaN FET 轻松实现高频高效的设计目标,实现充电设备小型化的行业趋势。MK2697G提供了全面的保护功能,有输出OVP, OPP, VCC OVP,BROWN-IN/OUT,还提供了副边SR短路保护,PIN脚OPEN/SHORT保护,以及输入电压OVP保护等。提供了 SOT23-6 封装。

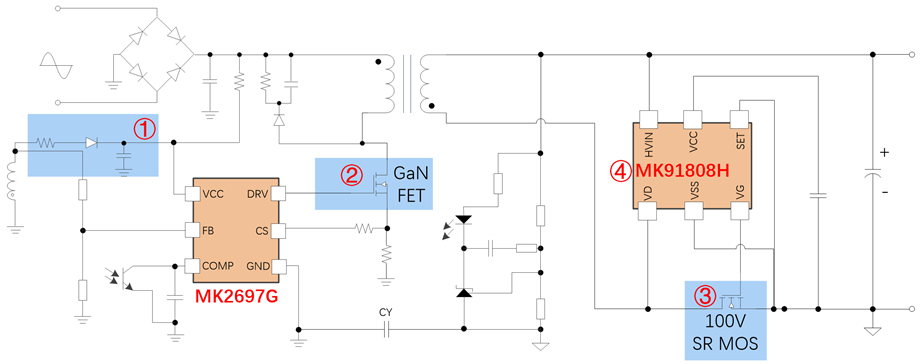

应用原理图
